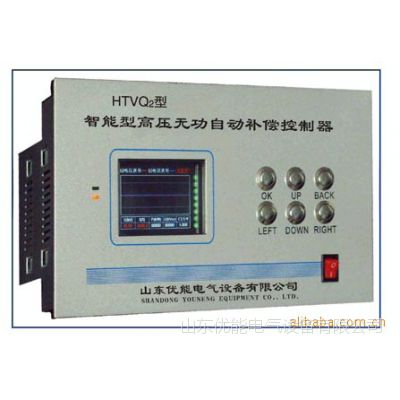

一、产品简介

    KTVQI型高压无功补偿控制器采用32位ARM微处理器芯片、多任务操作系统内核。实现实时数据采取、通讯、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制多达16组电容组、16路开关量监测、可以直接连接电脑进行联机操作。

   主要用于高压配电网，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，***提高提供电压质量、提高配电网络的安全稳定及经济运行水平。

二、产品特点

1、可靠性极高，确保安全

外接线端子均可耐1000V高压，电路抗干扰能力强。

优越的“软件电子狗”***了“死机”。

***的“硬件电路故障保护电路”，防误动作。

2、自动化程度高，操作方便

设备故障能自动退出，无需人为干涉。

镜面友好操作简单实用。

断电不掉参数。

3、通用面广，适应性强

分组灵活：支持等容和不等容分组方式。

投切原则：兼顾电压和功率因数的原则进行电压无功的综合控制。

具有自动控制、手动操作和智能模拟等多种工作方式。具有标准工作RS/485通信接口。

4、电容控制算法***

  支持等容不等容工作模式，投切与否案投切次数的多少和工作时间来选取电容实行均衡投切，限度的延长电容器的使用寿命。

5、保护和故障诊断

 能抗谐波干扰，防误动作。

 装置具备上电保护、动态自检闭锁、过压保护、欠压保护、过流保护等多种保护功能’故障消失后可自动回复工作。

6、显示功能

  显示电压、电流、功率因数、无功功率、有功功率、各次谐波含量和谐波畸变率。

  显示日期、时间和投切状态及故障提示。

7、安装维护方便

8、催款功能

  通过按键密码设置可自动完成催款功能。

9、事件记录

  记录各组电容的投入、切除工作，以及异常报警事件的日期和时间，内容不受停电影响。

三、安装与接线

1、安装说明  将监控终端仪表装入装置面板开孔槽内（开孔152mm*262mm）内，紧固螺钉将监控仪固定在装置面板上。如图：卡子卡在开孔上，螺丝拧紧。

2、接线说明

   接线定义
